本文是根据课程课件与课堂记录整理的复习笔记;原始 PDF 已在“运动控制系统:原始课件”页面提供。页码以本地 PDF 页码为准。

第6章:笼型异步电机变压变频调速系统#

6.0 课件页码与考试重点#

重要度知识点课件页码复习要求
★★★变压变频基本控制方式第6章 pp. 4-14会说明为什么变频必须变压、为什么要保持磁通
★★★基频以下/以上控制规律第6章 pp. 8-14, 46-49必会:基频以下恒转矩,基频以上弱磁恒功率
★★★电压-频率协调控制机械特性第6章 pp. 20-45会比较恒 Us/ω1U_s/\omega_1、恒 Eg/ω1E_g/\omega_1、恒 Er/ω1E_r/\omega_1
★★☆变频器类型第6章 pp. 61-90会区分交-直-交、交-交,电压源型/电流源型
★★★SPWM、CHBPWM、SVPWM第6章 pp. 115-219会说出各自思想,SVPWM要会看空间矢量图
★★★转差频率控制第6章 pp. 238-263会说明控制转差频率代表控制转矩
★★★动态模型与坐标变换第6章 pp. 266-390会解释坐标变换是为了把交流量“直流化”
★★★矢量控制第6章 pp. 391-442会解释转子磁链定向、励磁分量/转矩分量解耦
★★★直接转矩控制DTC第6章 pp. 443-469会比较DTC与矢量控制

6.1 本章主线#

第6章是交流调速的核心。它从最基本的恒压频比控制出发,逐步走向高性能交流控制:

  1. 变频调速必须协调变压,以保持磁通合适。
  2. 基频以下恒磁通、恒转矩;基频以上弱磁、恒功率。
  3. 电压-频率协调方式不同,机械特性不同。
  4. PWM变频器实现可变电压、可变频率交流输出。
  5. 转差频率控制利用稳态模型改善动态性能。
  6. 坐标变换把三相交流模型变成类似直流模型。
  7. 矢量控制按转子磁链定向,实现磁链和转矩解耦。
  8. DTC直接控制定子磁链和电磁转矩,结构更直接。

6.2 变压变频的磁通控制#

气隙电动势:

Eg=4.44f1NskNsΦmE_g=4.44f_1N_sk_{N_s}\Phi_m

气隙磁通:

Φm=Eg4.44f1NskNs\Phi_m=\frac{E_g}{4.44f_1N_sk_{N_s}}

若希望磁通保持额定,应保持:

Egf1=constant\frac{E_g}{f_1}=\mathrm{constant}

工程中 EgE_g 难直接测量,常用定子电压近似:

Usf1constant\frac{U_s}{f_1}\approx \mathrm{constant}

低频时定子电阻压降不可忽略:

UsEg+IsRs+jXsIsU_s\approx E_g+I_sR_s+jX_sI_s

因此低频要做电压补偿。

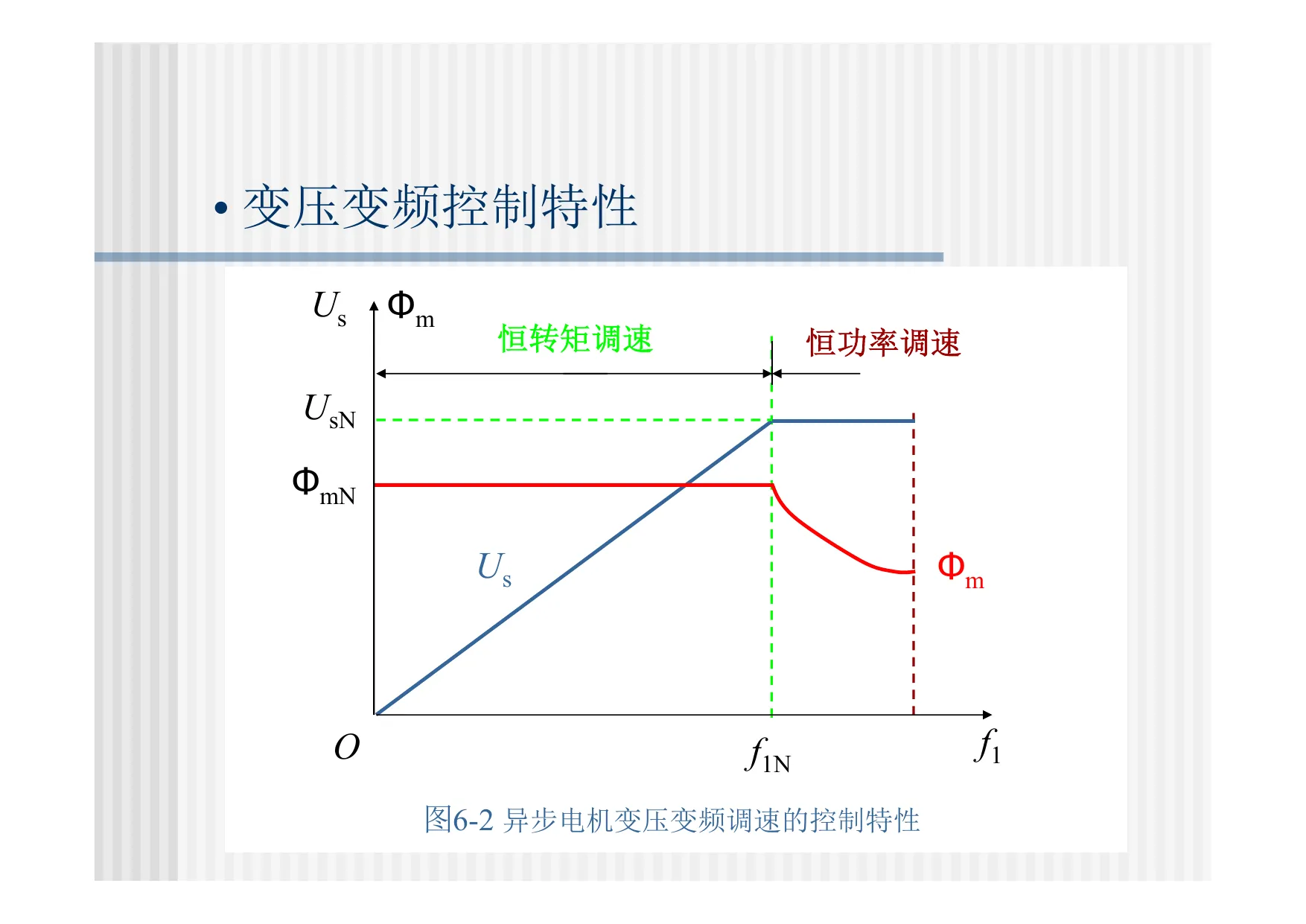

异步电机变压变频调速的控制特性

6.3 基频以下与基频以上#

区域控制规律磁通调速性质
基频以下Us/f1U_s/f_1 近似恒定近似恒磁通恒转矩调速
基频以上Us=UsNU_s=U_{sN}f1f_1 继续升高弱磁恒功率调速

机械功率:

P=TωP=T\omega

基频以下 TconstantT\approx \mathrm{constant},功率随转速升高;基频以上 PconstantP\approx \mathrm{constant},转矩随转速升高而下降。

6.4 电压-频率协调控制机械特性#

6.4.1 恒 Us/ω1U_s/\omega_1 控制#

恒压频比最容易实现:

Usω1=constant\frac{U_s}{\omega_1}=\mathrm{constant}

机械特性基本平行下移,但低频时定子电阻压降影响明显,需要补偿。

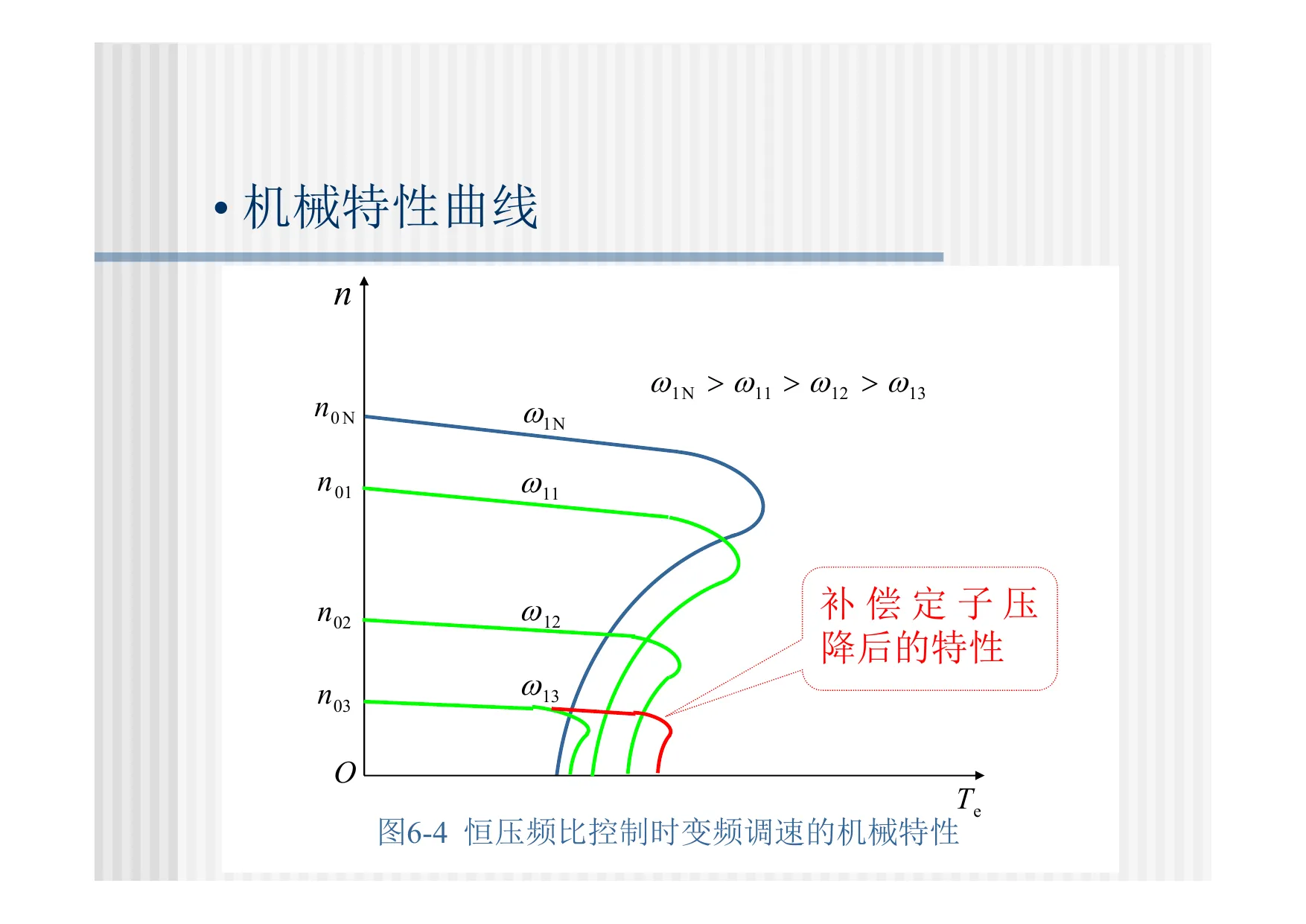

恒压频比控制时变频调速的机械特性

6.4.2 恒 Eg/ω1E_g/\omega_1 控制#

恒气隙电动势频比:

Egω1=constant\frac{E_g}{\omega_1}=\mathrm{constant}

这比恒 Us/ω1U_s/\omega_1 更接近恒气隙磁通,稳态性能更好,但 EgE_g 不易直接测量。

6.4.3 恒 Er/ω1E_r/\omega_1 控制#

恒转子电动势频比可使机械特性更接近直流电机的线性特性,是矢量控制追求的目标。

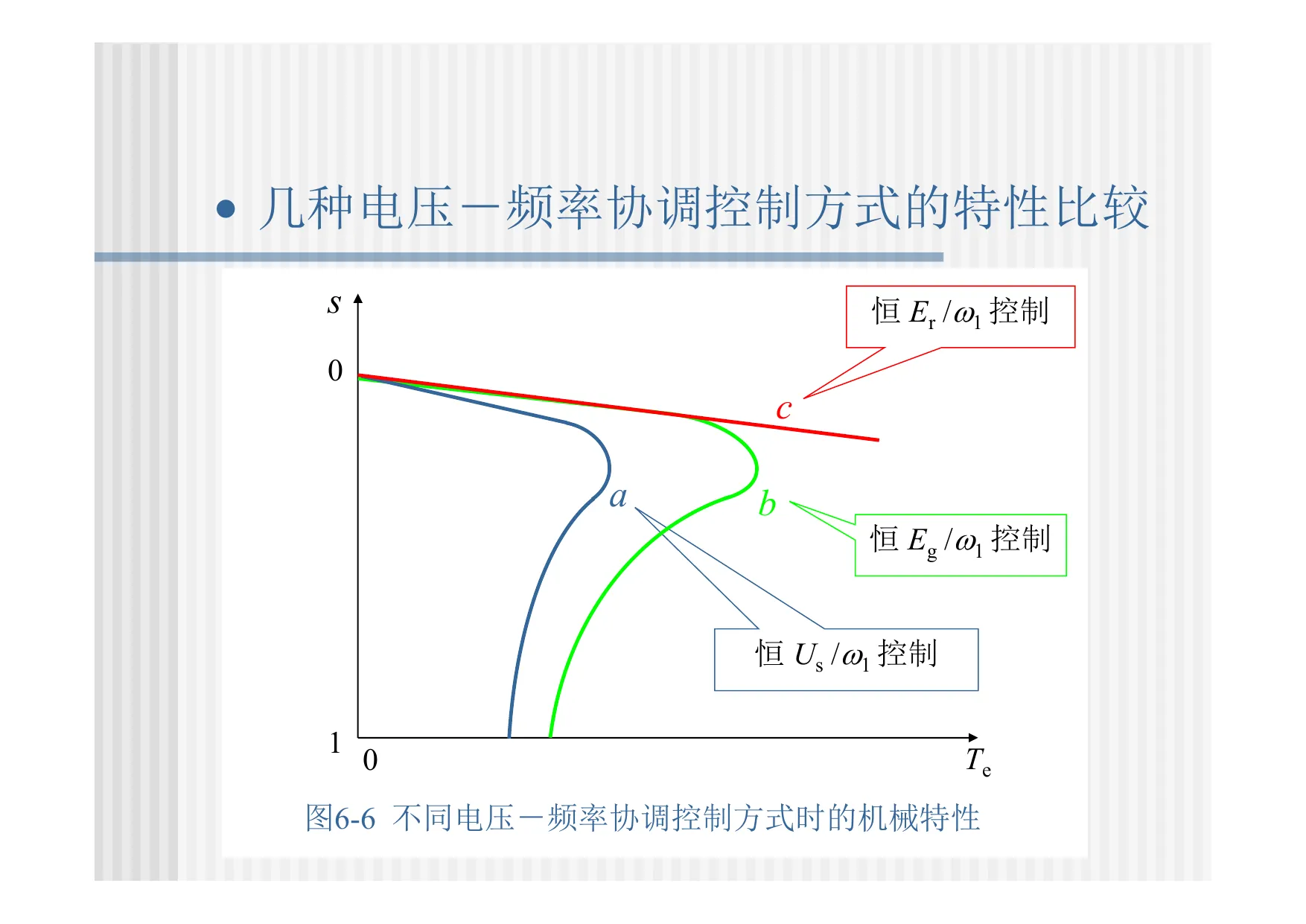

三种协调方式的对比见图6-6。

不同电压-频率协调控制方式时的机械特性

记忆:

  1. Us/ω1U_s/\omega_1:最简单,低频性能差。
  2. Eg/ω1E_g/\omega_1:更接近恒气隙磁通。
  3. Er/ω1E_r/\omega_1:机械特性最好,是矢量控制目标。

6.5 变频器类型#

6.5.1 交-直-交变频器#

结构:

交流电源 -> 整流器 -> 直流中间环节 -> 逆变器 -> 可变频交流输出
text

现代通用变频器多采用交-直-交PWM结构,应用最广。

6.5.2 交-交变频器#

交-交变频器直接把固定频率交流变为可调频率交流,无直流中间环节,适合大功率低速场合,但输出频率受电网频率限制。

6.5.3 电压源型与电流源型#

电压源型中间直流环节为大电容,近似恒压源;电流源型中间直流环节为大电感,近似恒流源。

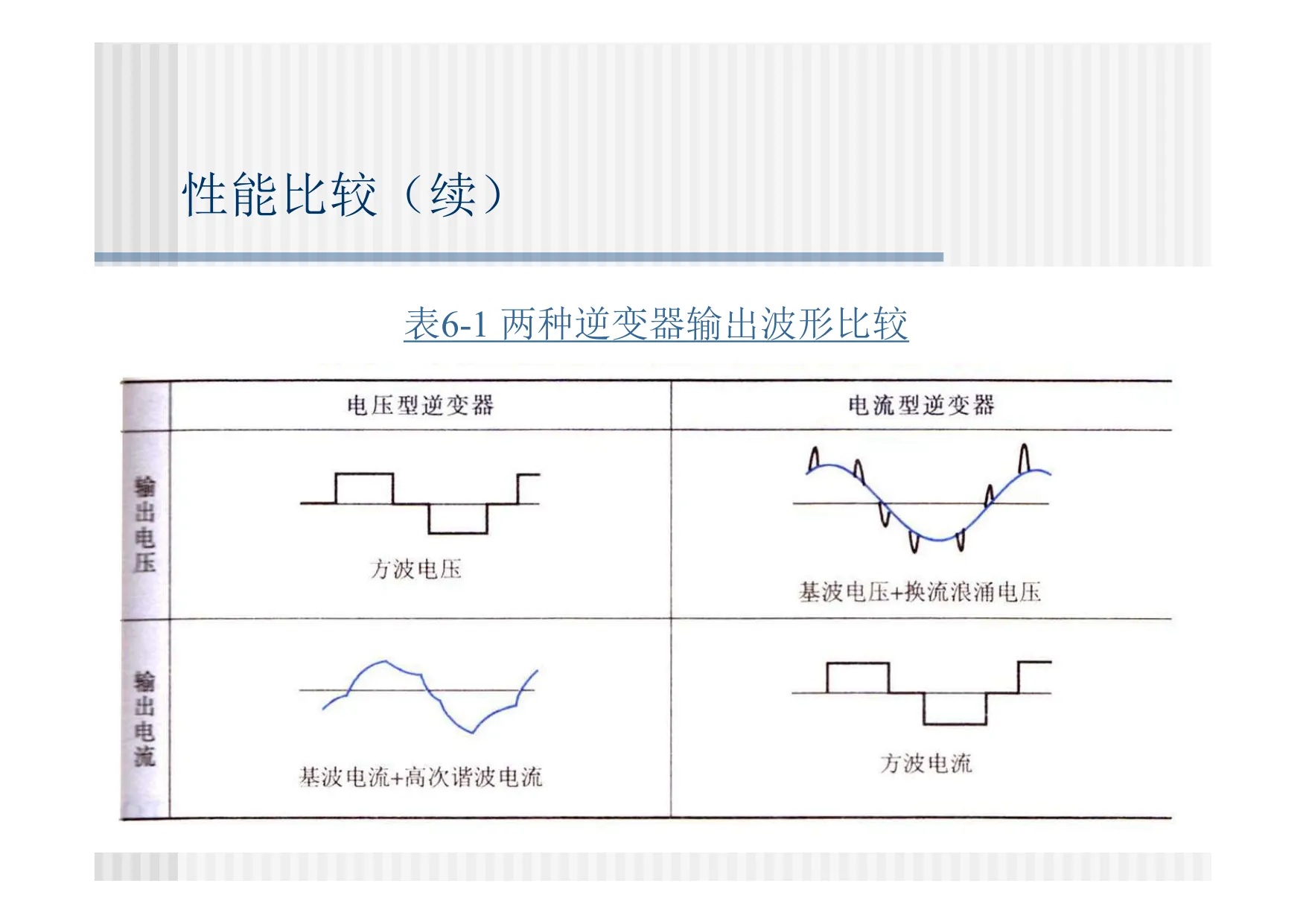

课件表6-1给出了两类逆变器输出波形比较。

两种逆变器输出波形比较

6.6 PWM技术#

PWM目的:调节输出基波电压和频率,同时减少低次谐波,改善电流波形和转矩脉动。

6.6.1 SPWM#

SPWM用正弦调制波与三角载波比较,生成脉宽按正弦规律变化的开关序列。

调制比:

ma=UrefUcarrierm_a=\frac{U_{\mathrm{ref}}}{U_{\mathrm{carrier}}}

频率比:

mf=fcf1m_f=\frac{f_c}{f_1}

在线性调制区:

U1maUdU_1\propto m_aU_d

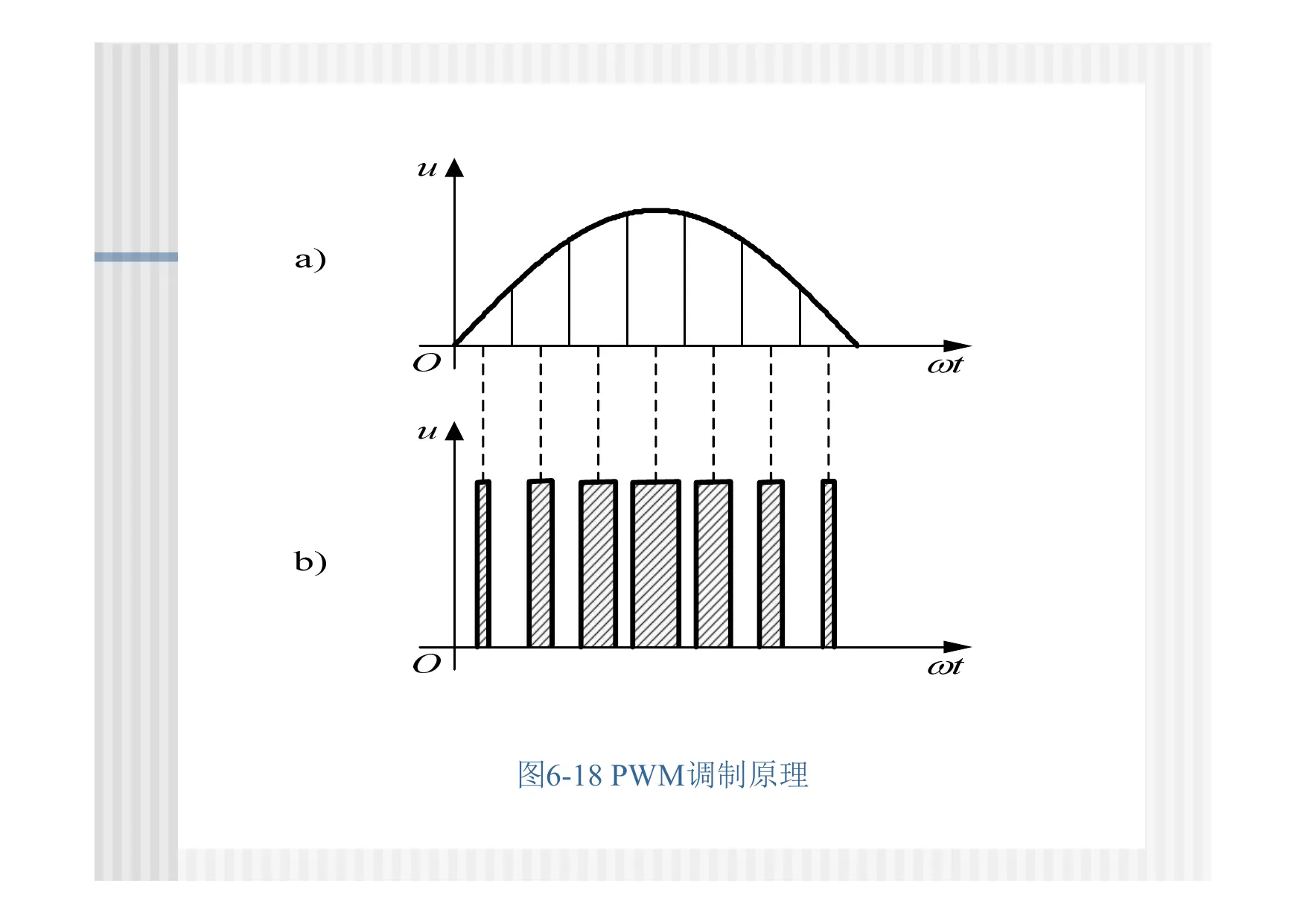

PWM调制原理

6.6.2 CHBPWM#

电流滞环跟踪PWM直接让实际电流跟随给定电流。偏差触及滞环边界时切换开关状态。

优点:电流响应快。缺点:开关频率不固定。

6.6.3 SVPWM#

SVPWM从空间电压矢量角度出发,用基本电压矢量合成目标矢量。

三相两电平逆变器有:

23=82^3=8

个开关状态,其中6个非零矢量、2个零矢量。每个采样周期:

UrefTs=U1T1+U2T2+U0T0\vec U_{\mathrm{ref}}T_s =\vec U_1T_1+\vec U_2T_2+\vec U_0T_0

并且:

Ts=T1+T2+T0T_s=T_1+T_2+T_0

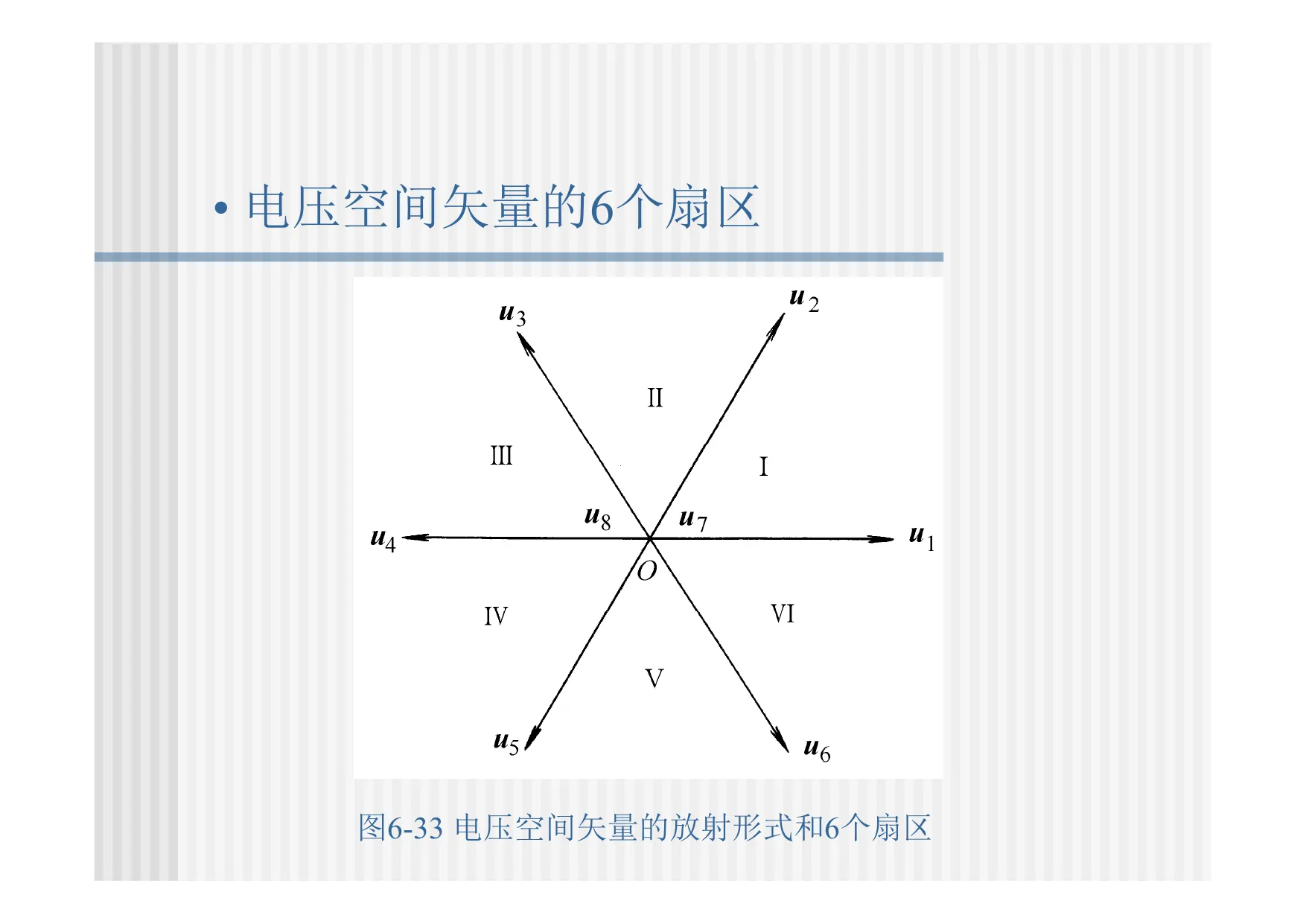

电压空间矢量的放射形式和6个扇区

SVPWM重点:

  1. 用相邻两个有效矢量和零矢量合成参考矢量。
  2. 直流电压利用率高于SPWM。
  3. 适合数字控制。
  4. 与矢量控制和DTC联系紧密。

6.7 转差频率控制#

异步电机同步角速度与转子角速度、转差角速度关系:

ω1=ω+ωs\omega_1=\omega+\omega_s

转差频率:

fs=sf1f_s=sf_1

在保持磁通恒定时,转差频率可以代表转矩控制。转差频率控制规律:

  1. 根据转速给定和实测转速形成转差频率给定。
  2. ω1=ω+ωs\omega_1=\omega+\omega_s 得到定子频率。
  3. 按磁通恒定要求确定电压。

局限:它仍基于稳态模型,动态过程中不能完全解耦磁链和转矩。

6.8 坐标变换#

坐标变换的目的:把三相交流量变换为两相静止量,再变换为同步旋转坐标中的近似直流量,从而降低模型复杂度。

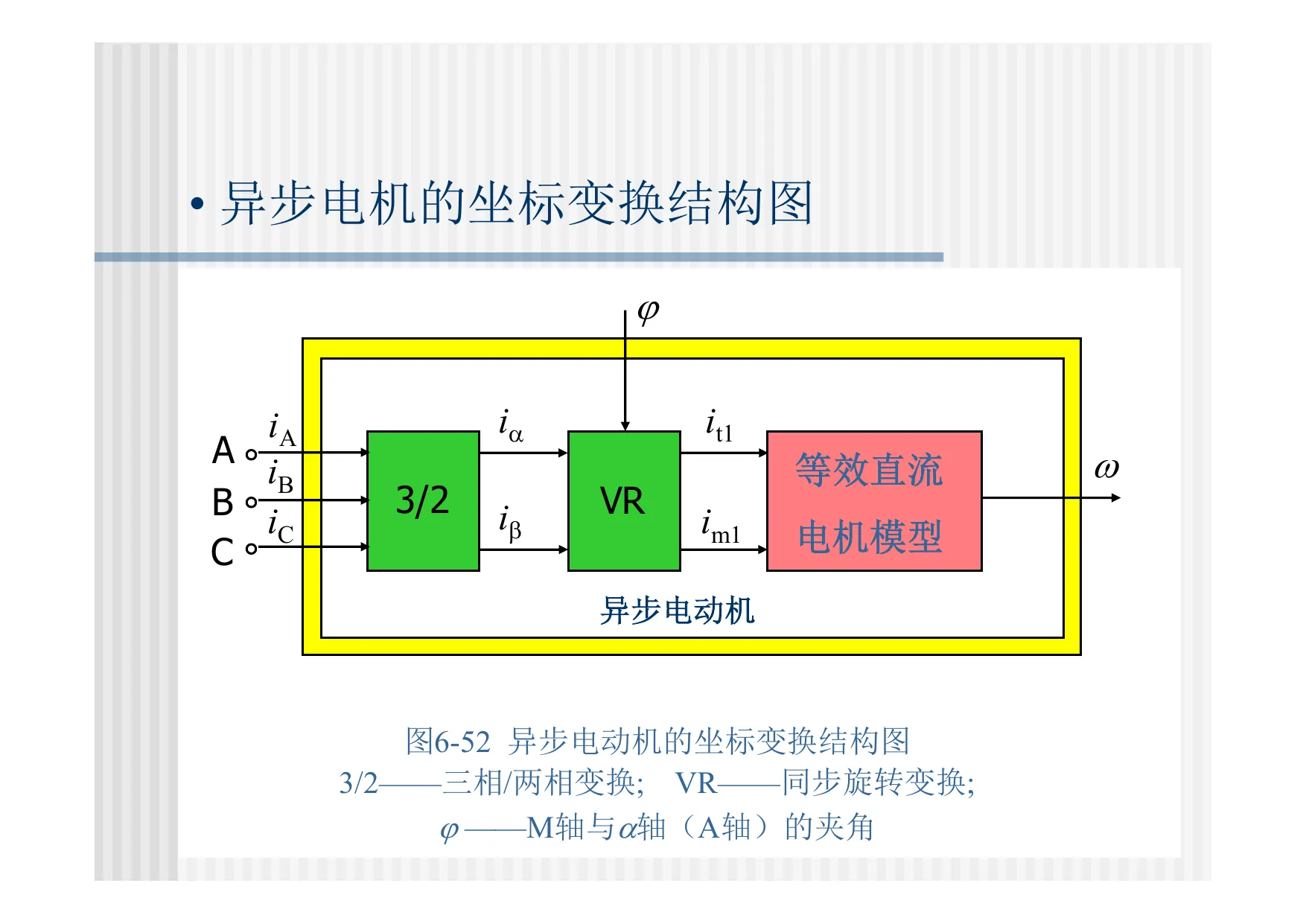

异步电动机的坐标变换结构图

Clarke变换:

[iαiβ]=23[1121203232][iaibic]\begin{bmatrix} i_\alpha\\ i_\beta \end{bmatrix} = \frac{2}{3} \begin{bmatrix} 1 & -\frac{1}{2} & -\frac{1}{2}\\ 0 & \frac{\sqrt{3}}{2} & -\frac{\sqrt{3}}{2} \end{bmatrix} \begin{bmatrix} i_a\\ i_b\\ i_c \end{bmatrix}

Park变换:

[idiq]=[cosθsinθsinθcosθ][iαiβ]\begin{bmatrix} i_d\\ i_q \end{bmatrix} = \begin{bmatrix} \cos\theta & \sin\theta\\ -\sin\theta & \cos\theta \end{bmatrix} \begin{bmatrix} i_\alpha\\ i_\beta \end{bmatrix}

同步旋转坐标系的突出特点:三相正弦交流电压、电流变换到dqdq坐标系后可成为直流量,便于使用PI调节器。

6.9 矢量控制#

矢量控制的基本思想:通过坐标变换,把异步电机等效为类似直流电机的控制结构。

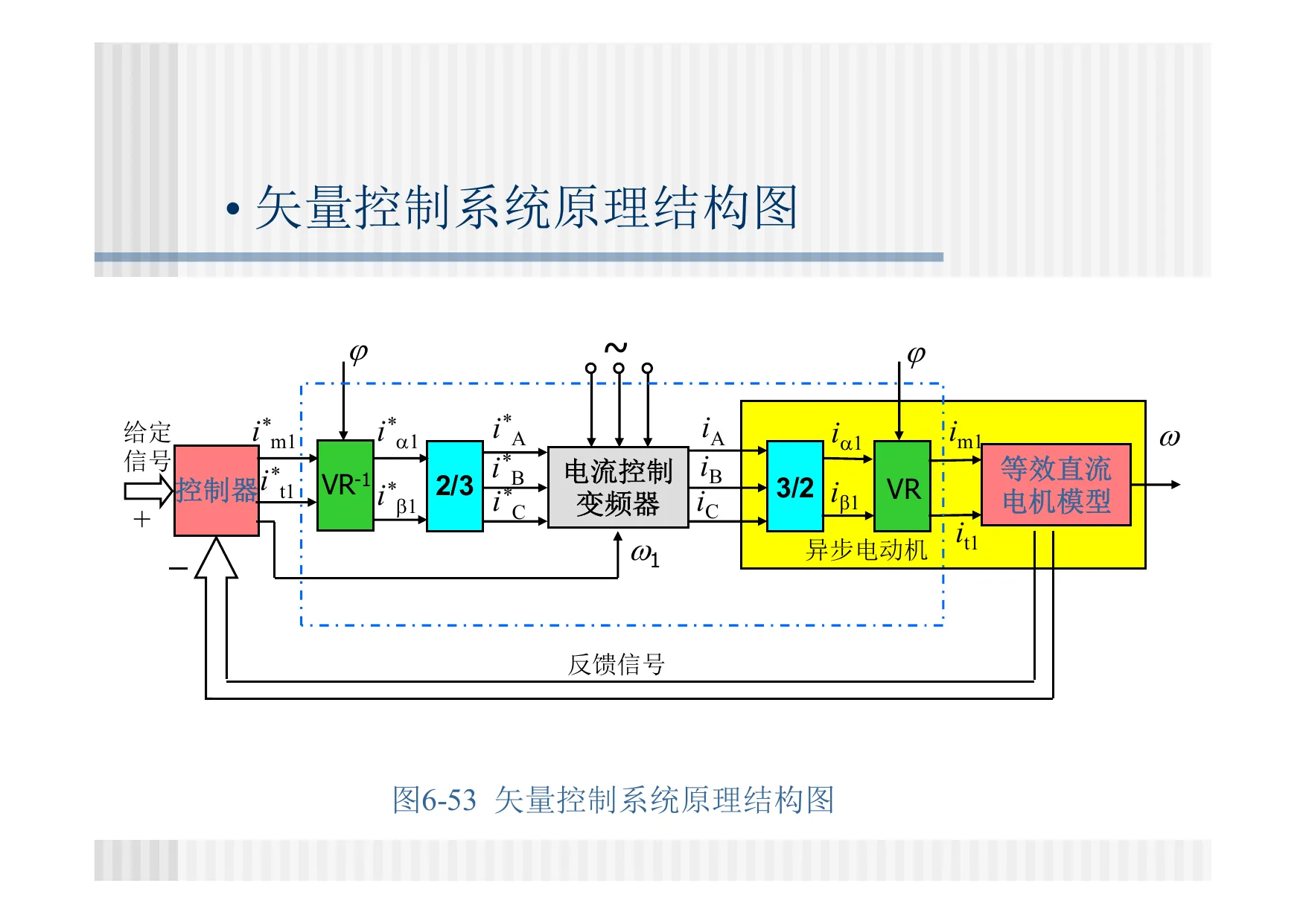

矢量控制系统原理结构图

按转子磁链定向时:

ψrq=0,ψr=ψrd\psi_{rq}=0,\qquad \psi_r=\psi_{rd}

定子电流分解为:

分量作用类比直流电机
isdi_{sd}ismi_{sm}控制转子磁链励磁电流
isqi_{sq}isti_{st}控制电磁转矩电枢电流

转矩关系:

Te=KTψrisqT_e=K_T\psi_ri_{sq}

ψr\psi_r 保持恒定:

TeisqT_e\propto i_{sq}

这就是“交流电机像直流电机一样控制”的本质。

矢量控制分类:

  1. 直接矢量控制:估算或检测转子磁链,磁链闭环。
  2. 间接矢量控制:利用转差频率公式实现磁场定向,不直接检测磁链。

6.10 直接转矩控制DTC#

DTC直接控制定子磁链和电磁转矩,不再先分解定子电流。

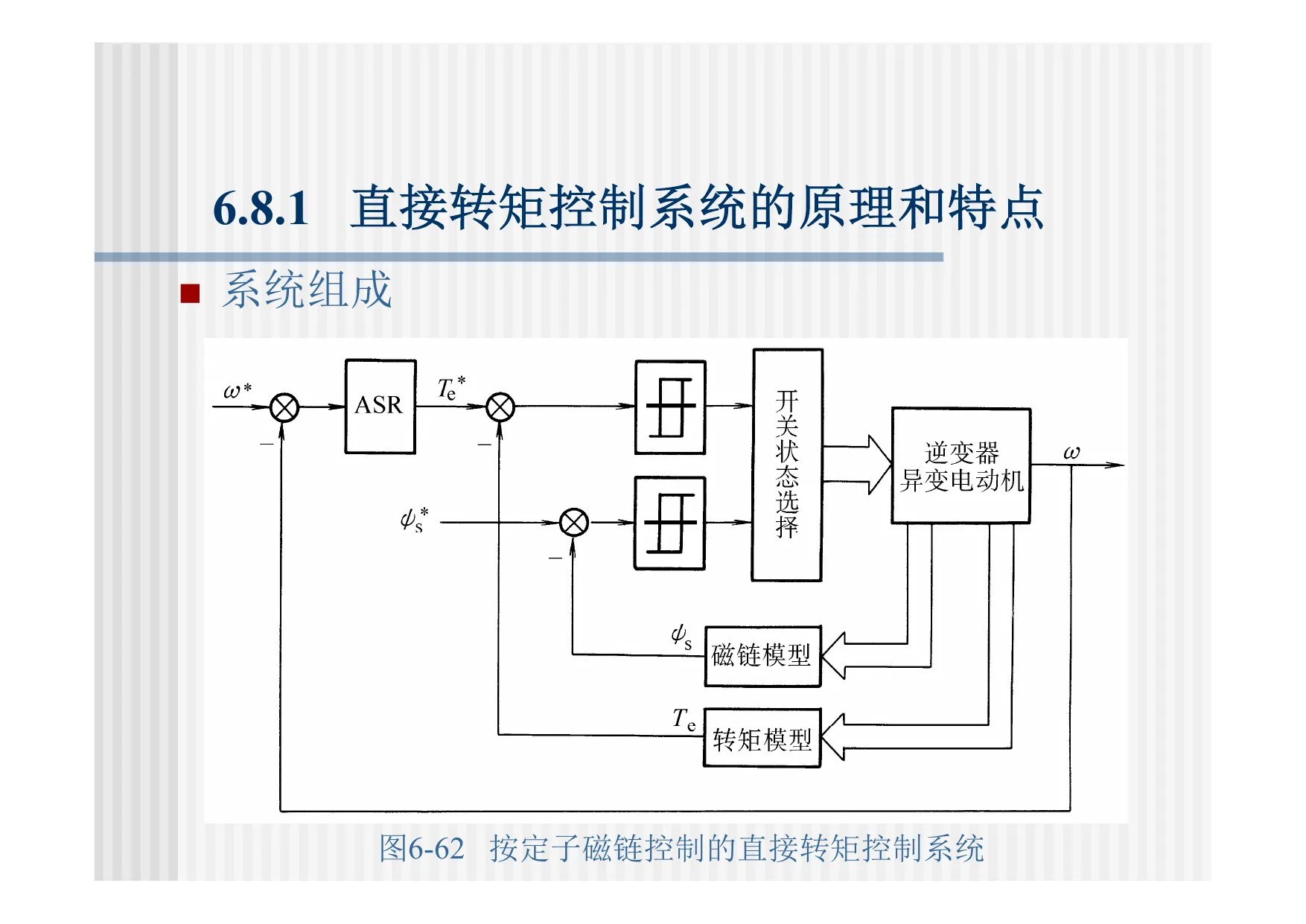

按定子磁链控制的直接转矩控制系统

定子磁链估算:

ψsα=(usαRsisα)dt\psi_{s\alpha}=\int(u_{s\alpha}-R_si_{s\alpha})\,dt ψsβ=(usβRsisβ)dt\psi_{s\beta}=\int(u_{s\beta}-R_si_{s\beta})\,dt

磁链幅值:

ψs=ψsα2+ψsβ2|\psi_s|=\sqrt{\psi_{s\alpha}^2+\psi_{s\beta}^2}

电磁转矩:

Te=32np(ψsαisβψsβisα)T_e=\frac{3}{2}n_p(\psi_{s\alpha}i_{s\beta}-\psi_{s\beta}i_{s\alpha})

6.11 DTC与矢量控制对比#

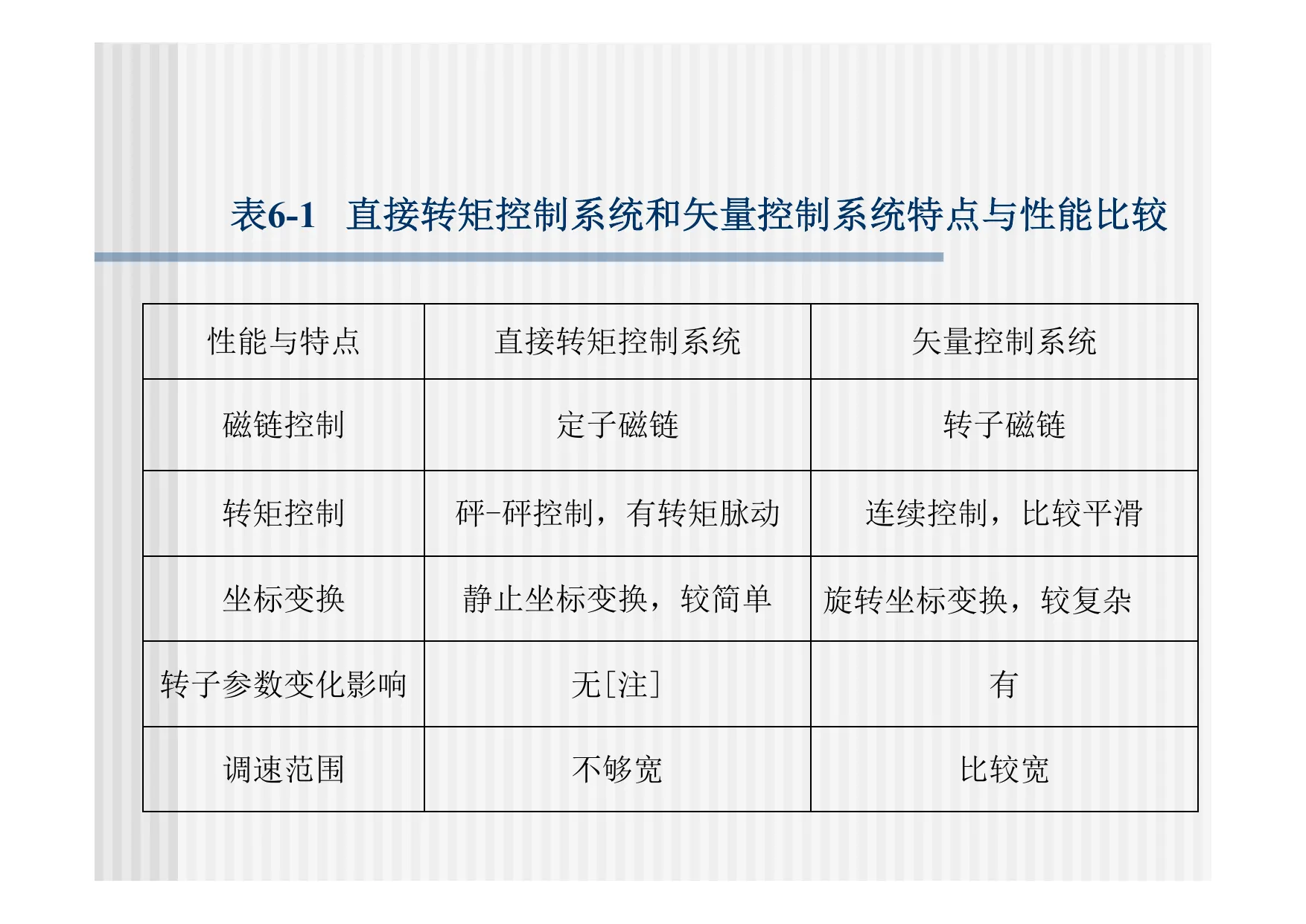

课件表6-1给出了DTC和矢量控制的特点比较,是第6章后半部分的重点表。

直接转矩控制系统和矢量控制系统特点与性能比较

项目DTC矢量控制
控制对象定子磁链和电磁转矩转子磁链定向下的电流分量
坐标变换静止坐标变换,较简单旋转坐标变换,较复杂
动态响应很快
转矩脉动较大较小
主要问题低速磁链估算、转矩脉动参数敏感、结构复杂

6.12 本章复习抓手#

  • 会解释为什么变频必须变压:保持磁通不过弱、不过饱和。
  • 会区分基频以下恒转矩、基频以上恒功率。
  • 会比较恒 Us/fU_s/f、恒 Eg/fE_g/f、恒 Er/fE_r/f 控制。
  • 会说明电压源型和电流源型逆变器区别。
  • 会说清SPWM、CHBPWM、SVPWM的基本思想。
  • 会看SVPWM六扇区图,理解基本矢量合成。
  • 会写Clarke/Park变换的作用。
  • 会解释矢量控制中励磁分量和转矩分量解耦。
  • 会写DTC磁链和转矩估算公式。
  • 会根据表6-1比较DTC和矢量控制。
