第 2 章 控制系统的数学模型#

时域:微分方程,差分方程,状态空间模型

频域:传递函数,方块图,频率特性

时域转换成频域:线性系统可以使用傅里叶变换和拉普拉斯变换

2.1 微分方程#

从输入端开始,按信号流向列方程,依次写出控制系统中各原件输入量与输出量之间的微分方程

消去中间变量,得到输出量与输入量的关系

机械系统#

例:质量,弹簧,阻尼器系统

倒立摆

电路系统#

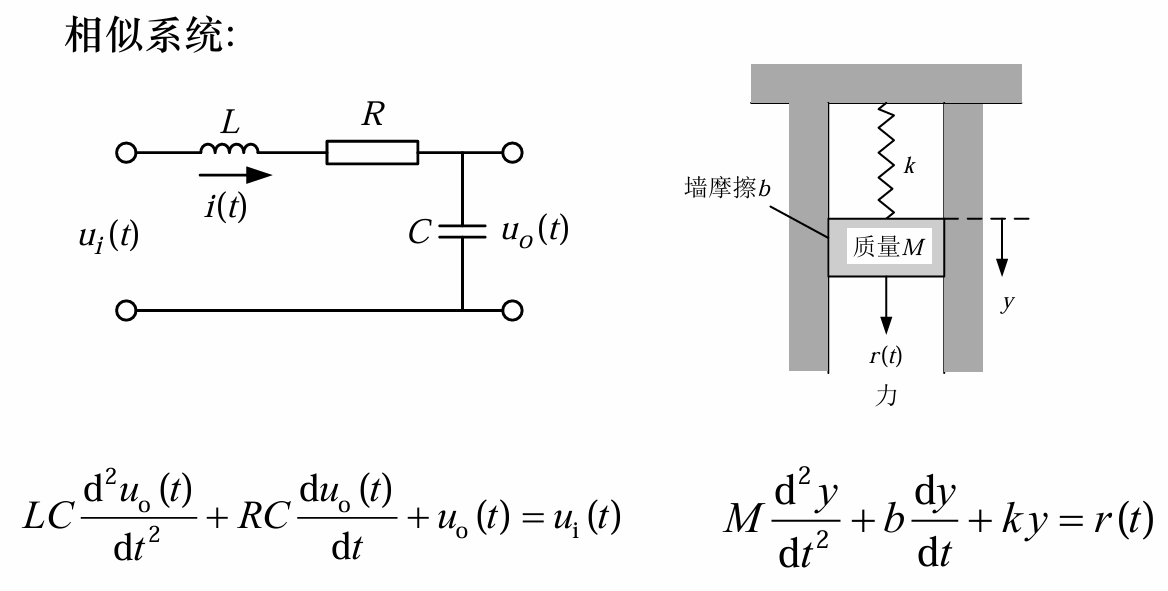

相似系统:(放一张系统建模的课件)

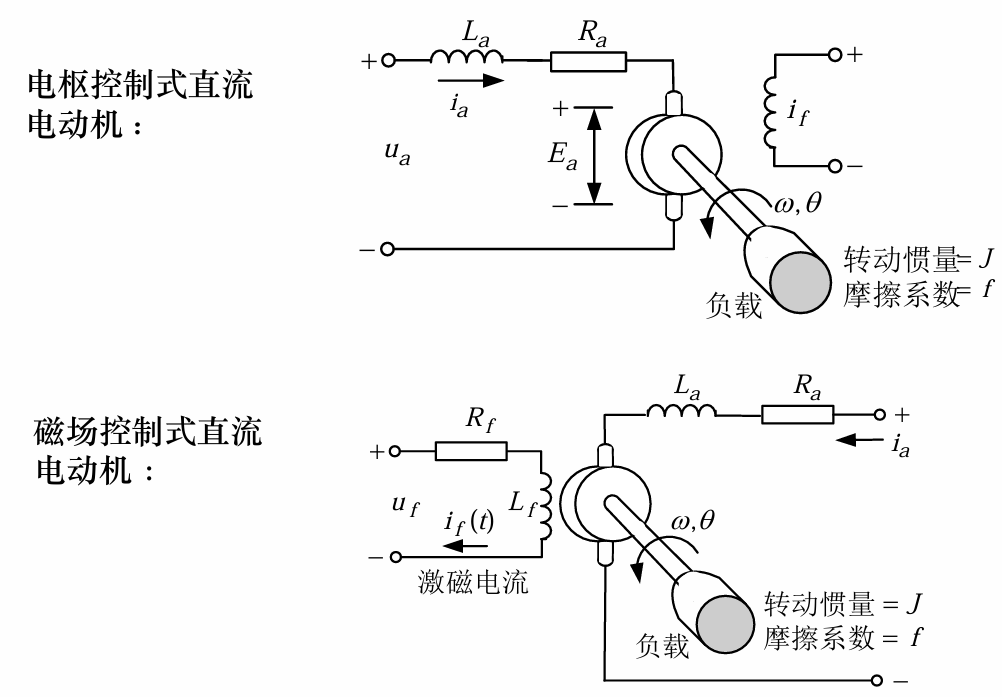

机电系统(重点是电枢电压控制)#

电枢是 armature

磁场是 Magnetic field

2.2 传递函数#

零初始条件下,系统输入量的拉普拉斯变换与输入量的拉普拉斯变换之比

零初始条件如图:

  • 只用于描述线性定常系统

非零初始条件下的动态响应:#

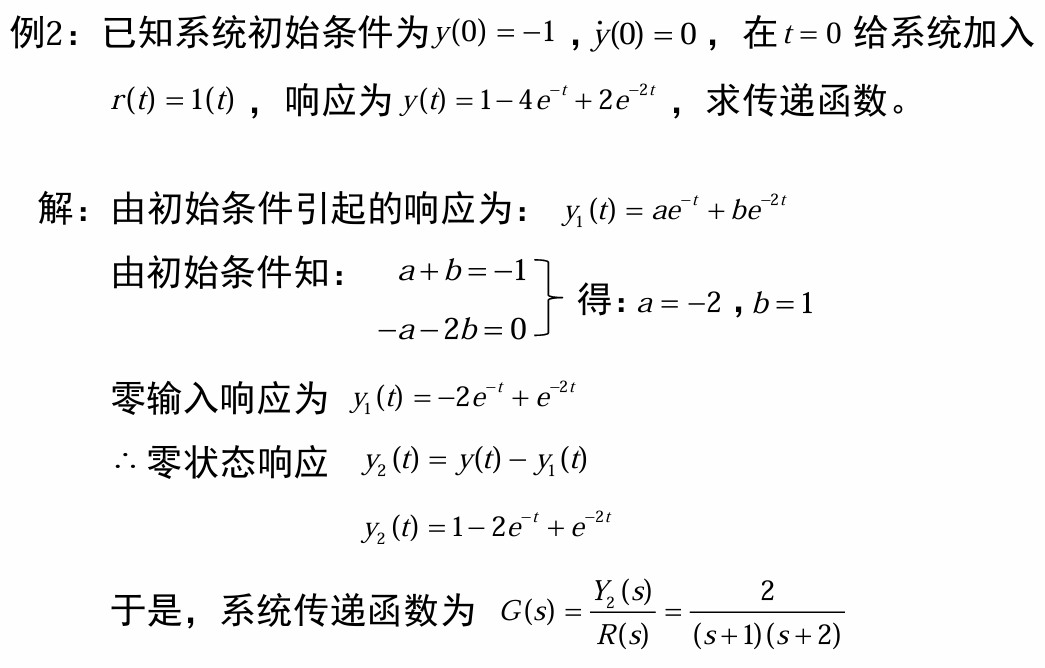

在本题中的应用#

在本题中,已知总响应和输入,要求传递函数。解题步骤是:

  1. 从总响应中减去由输入引起的零状态响应中的强制响应(常数项),得到包含指数模式的剩余部分。
  2. 但更直接的方法是:利用初始条件确定零输入响应。因为零输入响应只与初始条件和系统特征根有关,而特征根可以从总响应的指数项中看出-1和-2。所以将零输入响应设为y1(t)=aet+be2ty_1(t) = a e^{-t} + b e^{-2t} 是合理的。
  3. 然后利用给定的初始条件y(0)=1y(0) = -1y˙(0)=0\dot{y}(0) = 0解出系数 a 和 b 。注意:这里的初始条件是总响应的初始条件,但零状态响应在 t=0 时通常为零(因为零状态响应是输入引起的,且系统初始松弛),所以零输入响应的初始条件就等于总响应的初始条件。
  4. 得到零输入响应后,从总响应中减去它,就得到了零状态响应y2(t)y_2(t)
  5. y2(t)y_2(t)和输入r(t)r(t) 分别取拉普拉斯变换,它们的比值就是传递函数G(s)G(s )

总结#

关键点

  • 零输入响应的形式由系统特征根决定,与输入无关。
  • 从总响应的指数项可以推断系统的特征根(极点)。
  • 因此,可以将零输入响应设为这些特征根对应的指数模式的线性组合,然后利用初始条件确定系数。

这种方法是线性系统时域分析的标准步骤,它基于系统的线性叠加原理和微分方程解的结构理论。

1. 比例环节#

y(t)=Kr(t)G(s)=Y(s)R(s)=K\begin{aligned} & y(t)=Kr(t) \\ & G(s)=\frac{Y(s)}{R(s)}=K \end{aligned}

2. 惯性环节#

Tdy(t)dt+y(t)=Kr(t)G(s)=Y(s)R(s)=KTs+1当输入信号 r(t)=l(t) 时y(t)=K(1et/T)\begin{aligned} & T\frac{dy(t)}{dt}+y(t)=Kr(t) \\ & G(s)=\frac{Y(s)}{R(s)}=\frac{K}{Ts+1} \\ & 当输入信号\ r(t)=l(t)\ 时 \\ & y(t)=K(1-e^{-t/T}) \end{aligned}

3. 积分环节#

4. 微分环节#

5. 振荡环节#

6. 滞后环节s#

2.3 方块图#

组成和绘制#

简化#

原则#

  • 相加点向相加点移动
  • 分支点向分支点移动
  • 相加点与分支点尽量不交换,也可以换

规则#

相加点后前移

分支点前后移

消去反馈回路

2.4 信号流图#

组成和建立#

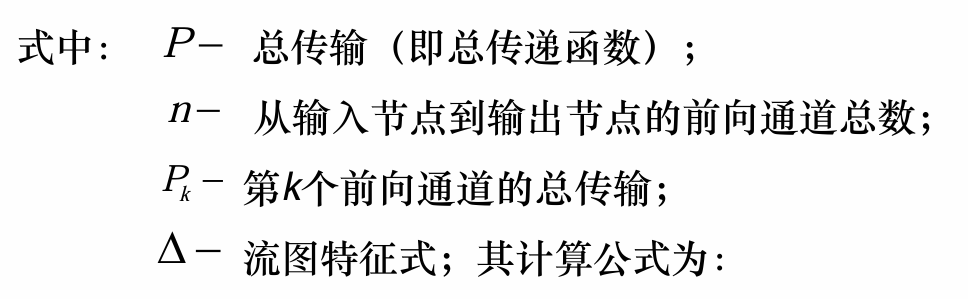

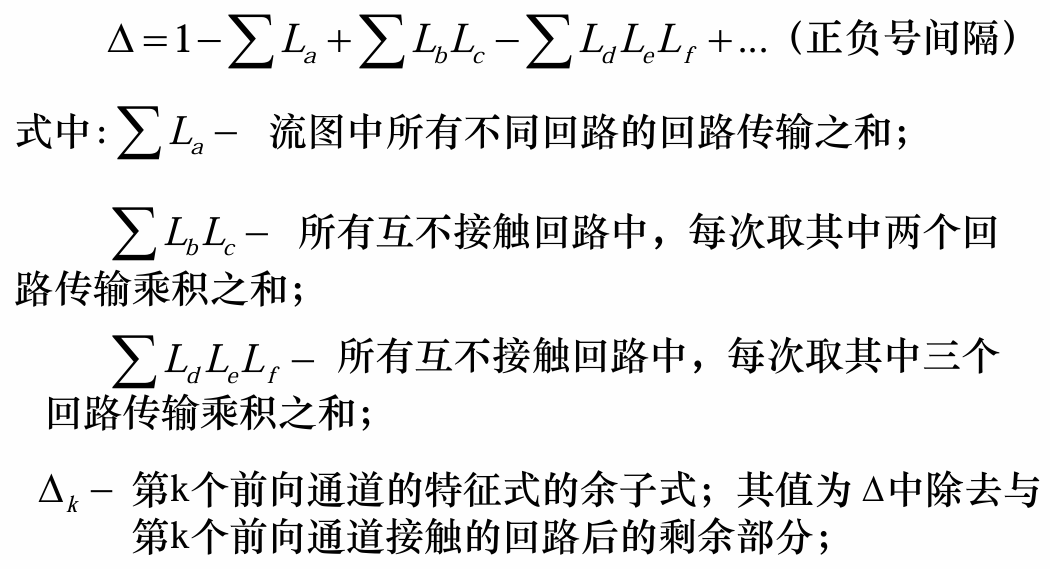

梅森增益公式#

P=k=1nPkΔkΔP= \frac{\sum_{k=1}^n {P_k \Delta_k}} {\Delta}

2.5 状态空间模型(不考)#
